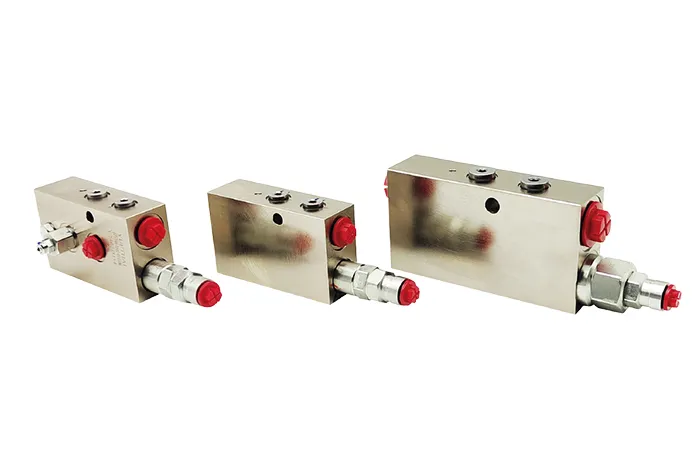

EPV Предохранительно-разгрузочный гидравлический клапан трубного монтажа
EPV Предохранительно-разгрузочный гидравлический клапан трубного монтажа
- Универсальная модульная конструкция для удобного монтажа и простого технического обслуживания
- Минимизирует вероятность гидравлического удара при открывании и закрывании золотника клапана
- Множество вариантов расхода и давления, адаптируемых к различным требованиям гидравлических систем
- Соответствует стандартам ISO 8643, гарантируя безопасность и гибкую совместимость при эксплуатации техники
Гидравлический клапан контроля опускания груза (трубного крепления) предназначен для точного и безопасного управления нагрузкой в гидравлических приводах. При прямом потоке (A → A1) масло свободно проходит через интегрированный гидравлический обратный клапан к гидроцилиндру. При реверсивном потоке (A1 → A) нагрузочная секция клапана блокирует движение гидравлической жидкости, а золотник обеспечивает точное регулирование потока при открытии. Предохранительно-разгрузочный гидроклапан трубного монтажа сохраняет нормально-закрытое положение и управляется дистанционно посредством пилотного давления, гарантируя стабильное удержание нагрузки независимо от ее массы.
Встроенный предохранительный клапан отслеживает давление в порту A1 и автоматически активируется в условиях перегрузки или гидроудара для защиты гидравлической системы. При подаче достаточного пилотного давления золотник клапана полностью открывается, обеспечивая контролируемый сброс давления из цилиндра обратно через порт A и главный распределитель. Такая конструкция обеспечивает точное регулирование движения гидравлического потока, защиту от перегрузок и повышает безопасность и надежность эксплуатации тяжелой техники.
| Модель | Давление | Расход |
| Предохранительно-разгрузочный гидроклапан EPV-08 (правостороннее/левостороннее крепление) | 350 бар | 40 л/мин |
| Предохранительно-разгрузочный гидроклапан EPV-10 (правостороннее/левостороннее крепление) | 350 бар | 100 л/мин |
| Макс. рабочее давление | 350 бар |
| Пилотный коэффициент | 1:0 |
| Давление балансировочного клапана | 5-14 бар |
| Давление перепускного клапана | 200-400 бар |
| Температура гидравлического масла | -20℃～120℃ |
| Приемлемая температура окружающей среды | -40℃～80℃ |
| Гидравлическая жидкость | Обычное минеральное масло (ISO 20~400 мм²/с) |
Данный клапан управления опусканием груза, также известный как противразрывной клапан, разработан для установки на стрелах, рукоятях, ковшах экскаваторов и сменном оборудовании. Он обеспечивает стабилизацию тяжелых грузов и исключает резкие неконтролируемые перемещения в рабочем цикле, повышая безопасность техники в экстремальных условиях строительства и разработки грунта:
- Блокирует самопроизвольное опускание стрелы при разрыве гидролинии или утечке через распределитель
- Защищает от внезапного складывания или выдвижения рукояти под воздействием внешних сил или негерметичности гидросистемы
- Исключает произвольный перекос ковша при резком изменении нагрузки или повреждении гидрошланга
- Предохраняет гидромолоты и другое навесное оборудование от разъединения или разрыва магистралей при ударных нагрузках, предотвращая самопроизвольное выдвижение или втягивание штоков
